一、產品簡介

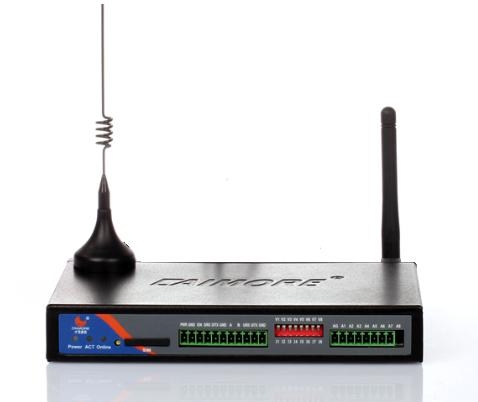

才茂CM550系列智能無線遠程測控終端(以下簡稱無線RTU）是廈門才茂通信科技有限公司經過多年的實踐及工程應用，為滿足市場需求而自主研發的集數據采集、遠程控制與無線通訊功能為一體的無線終端控制產品。該系列產品集成了模擬信號采集，開關量輸入，開關量輸出，脈沖計數，支持以太網通信，串口通信，RS485通信和4G/3G/2G無線數據通信于一體的高性能測控裝置，可以直接接入各種傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點、脈沖信號等，是實施無線測控的選擇。

CM550系列采用高性能的工業級32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的數據采集和控制功能。

該產品擁有工業級處理器和智能三級保護，它不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。

該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測、交通控制等等行業。

工業級設計

1. 工業級CPU：工業級高性能嵌入式處理，抗干擾能力強。

2. 工業級無線模塊：采用工業級無線模塊，傳輸穩定。

3. 實時操作系統：采用實時操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定，帶完善TCP/IP協議棧；

4. 強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。

5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

6. 工業級電源：寬壓電源設計，電源適應范圍為DC6V~DC32V，內置電源反向保護和過壓過流保護。

穩定可靠

1. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠。

2. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。

3. 串口ESD保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。

4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

5. 所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。

6. DNS自動獲�。鹤詣荧@取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致無線RTU設備當機的嚴重現象。

7. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。

8. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過歐洲CE認證，通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意zui佳供應商”。

功能強大

1. 支持虛擬數據專用網（APN/VPDN）。

2. 支持雙數據中心備份及多數據中心（8個）接受數據，支持發送中心達256個。

3. 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線。

4. 遠程喚醒：支持語音、數據等喚醒方式以及超時斷開網絡連接。

5. 支持固定IP通信方式；支持DDNS動態域名通信方式。

6. 支持6路計數器輸入。

7. 支持8路開關輸入量。

8. 支持8路模擬輸入量。

9. 支持4路數字輸出量。

10. 支持2路PWM輸出。

11. 支持4路繼電器輸出。

12. 支持1路串口RS232通信。

13. 支持1路RS485通信。

14. 支持1路以太網。（硬件帶以太網接口的才有此功能）

15. 支持1路USB接口。（硬件帶以太網接口的才有此功能 軟件暫不支持使用）

16. 支持擴展無線RTU管理平臺協議。

17. 支持遠程配置，遠程控制，遠程升級。

18. 支持WEB配置。

19. 支持telnet功能。

20. 支持GPS/北斗定位（非標配，采購時需額外告知）。

21. 支持ZIGBEE 低功耗的近距離無線組網通訊（非標配，采購時需額外告知）。

22. 同時支持LINUX、UNIX和WINDOWS操作系統。

簡單易用

1. 完善的WEB配置界面。

2. 中心軟件：提供完整的數據中心管理軟件，可同時管理大量無線RTU，并對無線RTU各項資源進行控制。

3. 豐富接口：提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口或者RJ45以太網接口，全接口支持(USB接口軟件暫不支持使用)。

4. 完善的網絡支持：提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（TDD網絡、FDD網絡），全網絡的產品支持。

5. 檢查軟件：提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。
