l 結構簡單, 安裝方便, 測量準確，測量范圍寬

l 制造成本低，應用范圍廣

1.  用途及特點

 BYW-DH多喉型孔板，用于測量封閉管道中液體、氣體或蒸汽的流量。是在標準孔板的基礎上發展而來。我公司通過實流標定和風洞試驗積累了大量數據研制成功的, 它是對傳統標準孔板的一次革命性改進。標準孔板只有一個流體流通孔徑，而多喉型孔板設計有n個孔徑，從而使其具有了流體節流取壓和流場整形的雙重功能，幾乎適用于各種介質及各種幾何截面形狀的流體測量。

特點：1）BYW-DH多喉型孔板的孔徑設計沒有銳角邊, 減少了紊流剪切力和渦流的形成，從而大大降低動能損失。

2）其永久壓力損失僅為標準孔板的1/3。

3）通過實流校驗，其精度可以得到絕對保證。達0.5級~1級。

4）其適應范圍廣、結構簡單、性能穩定。且要求前直管段僅為0.5D~3D。適用于安裝位置直管段不夠長和介質較臟污的工況。，多喉型孔板幾乎可以取代其它任何形式的流量測量節流裝置。

5）多喉型孔板可測量雙向流。

2. 外形結構及創新優點：

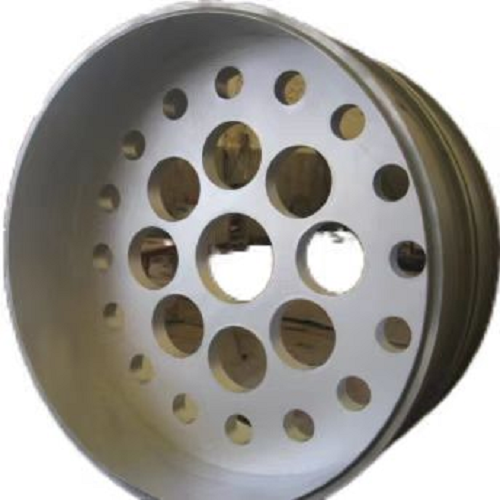

2.1多喉孔板的幾種結構形式見下圖：

角接（環室）取壓或D—D/2徑距取壓。

2.2工作原理：其傳感器是將一個與流體管道截面相同的多孔節流件安裝在管道的測點上，當被測介質通過節流件時，流體將會被整流，渦流被最小化，形成近似理想的流場。通過取壓裝置，可獲得穩定的差壓信號，在理論計算和試驗測試數據的基礎上，總結修正出獨特的計算公式，最后根據伯努利方程計算出體積流量、質量流量。多喉型孔板其小孔的總面積與主孔的面積比介于2/3到3/7之間，其衛星孔的數量及每個孔的尺寸和分布形式，根據工況不同而有不同的設計。

3．主要技術數據

3.1測量范圍：

公稱通徑范圍： 50 mm～6000 mm

孔徑比（β＝d/D）范圍  β=0.25～0.9

公稱壓力（表壓）：PN＝0～42MPa；

工作溫度可達850℃

雷諾數： 200~10⁷

孔板材質：不銹鋼（1Cr18Ni9Ti）或按用戶要求

附件材質：按用戶要求

3.2多喉型孔板型號表示方法

ＢＹＷ—DH／Y、J －□□□□

ＢＹＷ—節流裝置； DH—節流元件形式；Y—圓形管道；J—矩形管道；

□□□□－管道通徑及
