? ? ? ???? ? ? ? ??改性環氧樹脂修補膠???

一、產品特點

環氧樹脂修補膠（結構加固找平膠）系A、B雙組份改性環氧樹脂類膠粘劑，其特點為：

1、施工性好，易于涂刮；

2、初粘力高，不流淌；

3、本身強度及混凝土的粘接強度高；

4、抗老化性及耐介質侵蝕性好；

5、與混凝土顏色接近；

6、常溫固化，固化速度較快，且可應用戶要求進行調整；

7、不含揮發性溶劑，硬化時基本不收縮；

8、可潮濕面粘結，干燥環境粘結力更強；

9、A、B配膠比例寬，使用方便、無毒。

二、應用范圍

高強混凝土表面缺陷、坑洞修補；碳纖維加固或粘鋼加固中混凝土粘貼面找平施工；橋梁等混凝土表面防腐施工（防碳化、防水、防腐蝕）；混凝土表面裝飾防護；混凝土表面裂縫封閉。

??

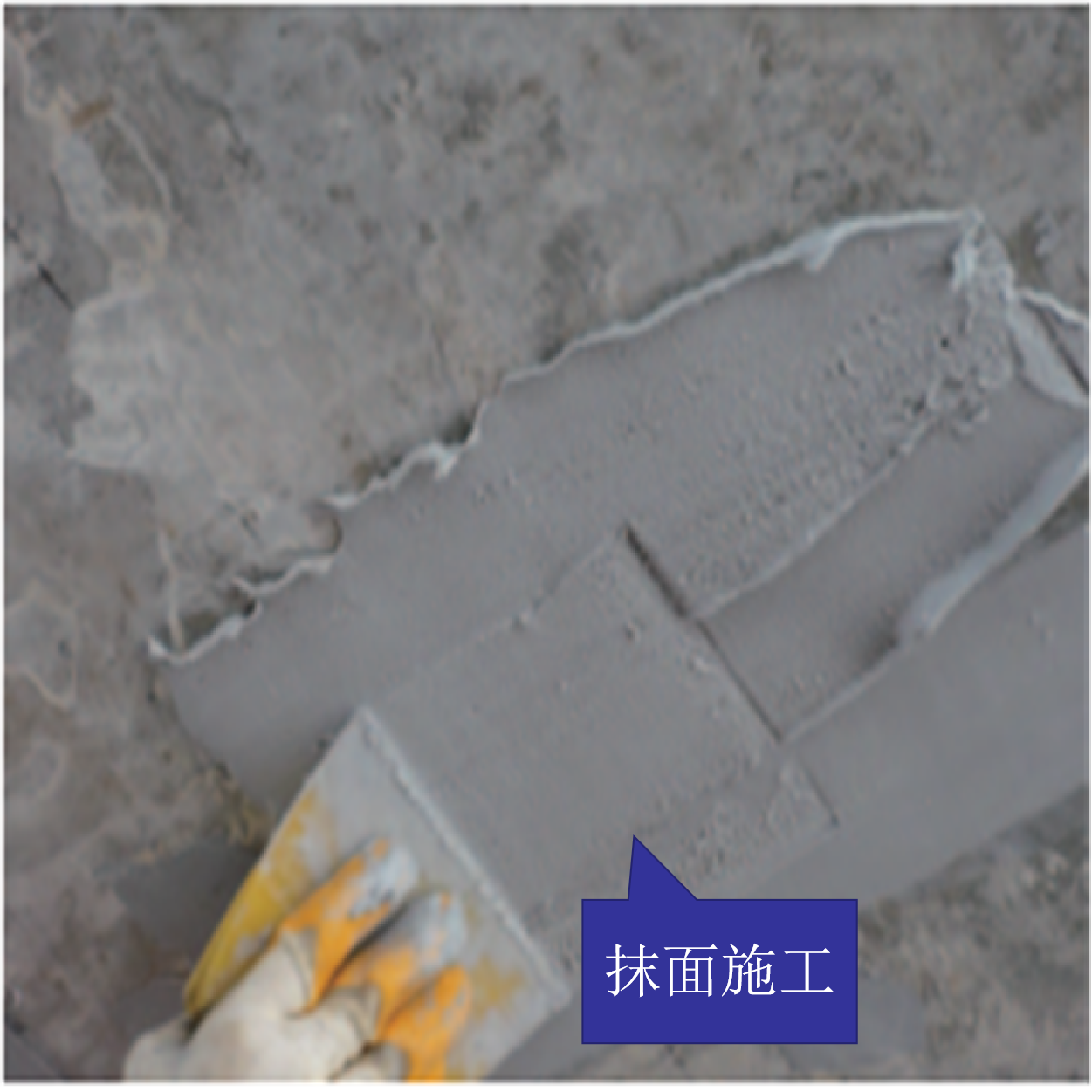

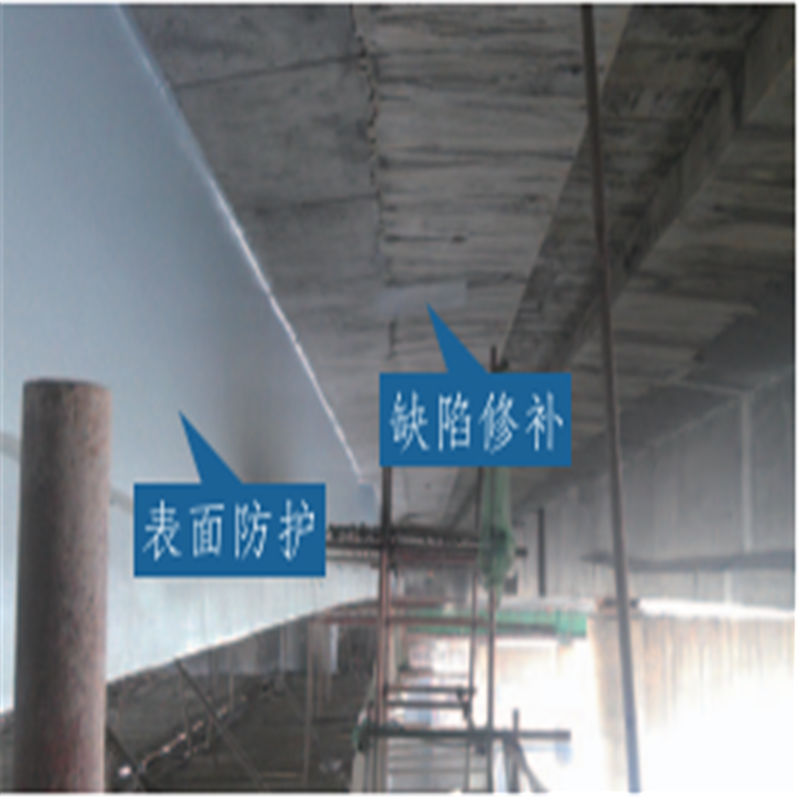

良好的可涂刮性和抗流掛性????????????缺陷修補、表面防護??

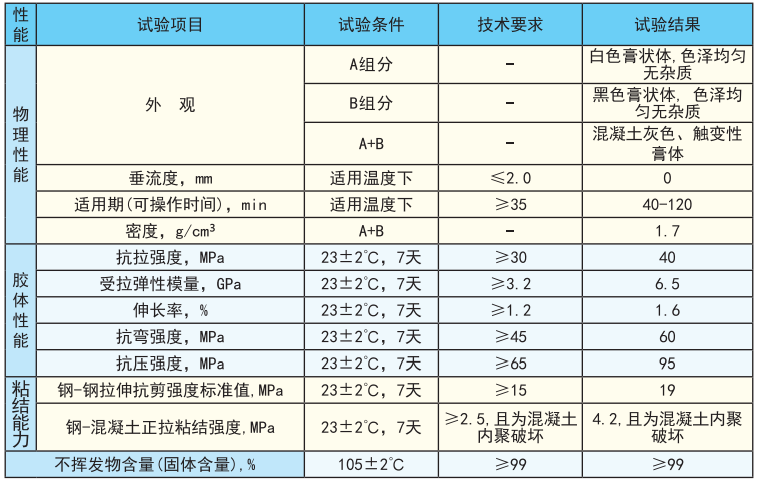

三、性能指標

?

四、施工方法

1、按推薦的配膠比例稱聚A、B組分于潔凈干燥容器中，攪拌至色澤均勻一致即可。當每次配膠量較少時，可用油灰刀在木板、玻璃等平板上人工拌和；當每次配膠量較大時，建議采用攪拌機械拌和，并確保容器邊緣、底部完全攪拌均勻。

2、每次配膠量不宜過大，以能完全攪拌均勻并在可操作時間內用完為準。隨著溫度升高、配膠量加大，可操作時間會相應縮短。

3、環氧樹脂修補膠可在潮濕環氧施工，但在干燥環境下，其粘結性能更為優異。施工前應清除混凝土表面水膜，并盡可能保證粘結面干燥。

4、當環氧樹脂修補膠用于混凝土表面防護（防碳化、防腐蝕等）時，應在施工前打磨去除混凝土表面浮漿、砂粒、疏松，直到粘結面露出粗骨料；同時確保混凝土表面清潔，不得有油污、粉塵等污垢、雜質，用油灰刀均勻往復涂刮至2-5mm厚。

5、當環氧樹脂修補膠用于缺陷修補或加固找平時，應先清除疏松混凝土，再按上述方法進去表面處理后涂抹至所需厚度。在已調配好的一年樹脂修補膠膏體中外加少量配制好的碳纖維粘貼底膠膠液，可達到一定的稀釋效果。

6、當環氧樹脂修補膠用于封閉混凝土表面裂縫時，建議先沿裂縫用切割機擴縫后再進行封閉處理。

7、環氧樹脂修補膠也可在灌注粘貼鋼板或裂縫注膠修補時，用于封閉周邊縫隙及粘貼注膠嘴。

8、環氧樹脂修補膠固化速度較快，25℃時12-24h即可超過混凝土本體強度。

五、包裝貯存

本產品采用大小鐵桶包裝；

甲組分：25kg/桶，乙組分為：25kg/桶；

儲存期：12個月。
