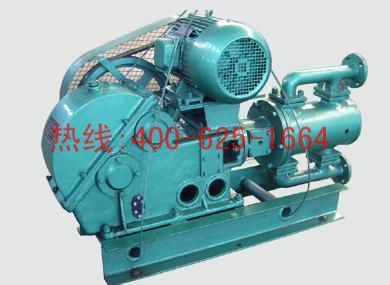

| 沙河電動往復泵WB電動往復泵的 |
 |
價格：0 元(人民幣) | 產地：本地 |
| 最少起訂量：1人民幣 | 發貨地：河北 | |
| 上架時間：2018-06-22 01:14:07 | 瀏覽量：1597 | |
河北德科機械科技有限公司
 |
||
| 經營模式：貿易公司 | 公司類型：私營有限責任公司 | |
| 所屬行業：輪胎保護鏈 | 主要客戶：個人及公司 | |
 在線咨詢  |
||
| 聯系人:張龍 () | 手機:18713967892 |
電話: |
傳真: |
| 郵箱:zhanlong@runlian365.com | 地址:邢臺市橋東區泉南大街唐寧十號 |
性能特點 WB l、WB2系列往復泵的減速箱采崩皮帶齒輪_級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵活塞環采用水公司特制的碗形聚四乙烯環，耐磨、耐腐、密封性好。本泵高壓犁采用柱塞雙閥結構，低壓型采用活塞球閥結構，該設計動作靈敏、封閉可靠。根據不同流量和壓力，配用不同電機，可達到用戶的使用要求。 WBR系列高溫往復泵機體部份由齒輪箱、電機、飛輪十字頭等構成，齒輪箱采用飛濺方式潤滑。泵體由鑄鋼組成雙層夾套結構，夾套內可通蒸氣，以進行保溫(如重油類)，泵閥結構采用球閥方式，密封可靠、動作靈敏。泵頭和箱體之間有套隔開，套用白來水循環方式，可有效地阻止泵頭熱量向箱體部擴散。本泵密封填料采用國內最先進的石墨纖維高溫填料，其它零部件均采用耐熱鋼及時有效處理，了該泵的使用壽命。性能規格WB1
型號
流量
m³/h
壓力
Kg/cm²
活塞直徑
mm
活塞行程
mm
功率
Kw/r
往復次數
z/min
吸入口尺寸
(flange)
出口尺寸
(flange)
重量
kg
WB1-0.75/16
0.75
16
36
100
2.2/1450
130
1"
1"
370
WB1-0.75/25
0.75
25
36
100
3/1450
130
1"
1"
370
WB1-0.75/40
0.75
40
36
100
4/1450
130
1"
1"
370
WB1-6/5
6
5
100
100
4/1450
65
1½"
1½"
370
WB1-6/10
6
10
100
100
5.5/1450
65
1½"
1½"
370
WB1-10/7
10
7
160
100
7.5/1450
45
2½"
2½"
400
WB1-13/3
13
3
160
100
5.5/1450
65
2½"
2½"
400
WB1-13/6
13
6
160
100
7.5/1450
65
2½"
2½"
420WB2
型號
流量
m³/h
壓力
Kg/cm²
活塞直徑
mm
活塞行程
mm
功率
Kw/r
往復次數
z/min
吸入口尺寸
(flange)
出口尺寸
(flange)
重量
kg
WB2-1/120
1
120
36
120
7.5/1450
145
1"
1"
700
WB2-2/60
2
60
50
120
7.5/1450
145
1"
1"
720
WB2-10/15
10
15
160
120
7.5/1450
37
2½"
2½"
740
WB2-10/25
10
25
160
120
11/1450
37
2½"
2½"
760
WB2-20/5
20
5
160
120
7.5/1450
73
2½"
2½"
760
WB2-20/10
20
10
160
120
11/1450
73
2½"
2½"
760
WB2-30/3
30
3
210
120
7.5/1450
73
4"
4"
790
WB2-30/6
30
6
210
120
11/1450
73
4"
4"
790WBR
型號
流量
m³/h
壓力
Kg/cm²
活塞直徑
mm
活塞行程Pmm
功率
Kw/r
往復次數
z/min
泵口徑
重量
kg
進口
出口
WBR-5/7
5
7
100
100
3/1450
65
1½"
1½"
370
WBR-3/10
3
10
100
100
3/1450
42
1½"
1½"
370
WBR20/7
20
7
160
120
7.5/1450
73
1½"
1½"
730
WBR-15/12
15
12
160
120
7.5/1450
50
2½"
2½"
730
WBR30/15
30
15
210
150
30/1450
47
2½"
2½"
900
WBR-25/20
25
20
210
150
30/1450
40
4"
4"
930
WBR40/10
40
10
250
150
30/1450
47
4"
4"
960主要裝尺寸
型號Model
L1
L2
底孔Foot hole
L
D
H
H1
H2
WB1-0.75/16
360
590
4-Φ20
965
650
810
120
475
WB1-0.75/25
360
590
4-Φ20
965
650
810
120
475
WB1-0.75/40
360
590
4-Φ20
965
650
810
120
475
WB1-10/7
360
400
6-Φ20
965
650
810
120
475
WB1-13/3
360
400
6-Φ20
965
650
810
120
475
WB1-13/6
360
400
6-Φ20
965
650
810
120
475
WB1-6/5
360
400
6-Φ20
965
650
810
120
475
WB1-6/10
360
400
6-Φ20
965
650
810
120
475
WB2-10/15
420
400
6-Φ22
1120
700
940
130
740
WB2-10/25
420
400
6-Φ22
1120
700
940
130
740
WB2-20/5
420
400
6-Φ22
1120
700
940
130
740
WB2-20/10
420
400
6-Φ22
1120
700
940
130
740
WB2-1/120
420
400
6-Φ22
1120
700
940
130
740
WB2-2/60
420
400
6-Φ22
1120
700
940
130
740
WB2-30/6
420
400
6-Φ22
1120
700
940
130
740
WBR-5/7
360
400
6-Φ20
980
650
810
120
650
WBR-3/10
360
400
6-Φ20
980
650
810
120
650
WBR20/7
420
400
6-Φ22
1510
700
940
130
850
WBR-15/12
420
400
6-Φ22
1510
700
940
130
850
WBR30/15
560
490
8-Φ24
2150
720
1100
180
980
WBR-25/20
560
490
8-Φ24
2150
720
1100
180
980
WBR40/10
560
490
8-Φ24
2150
720
1100
140
1020
WB1-0.75/16, WB1-0.75/25, WB2-1/120, WB2-2/60 的結構圖見圖1。
WB其他系列的結構圖見圖2。
WBR的結構圖見圖3。
底架結構見圖4 W型往復式真空泵一、概述W型往復式真空泵，是獲得粗真空的基本真空設備之一，是廣大企業比較熟悉和廣泛使用的一種真空設備，是通過活塞的往復式運動在氣缸內不斷使氣體膨脹和壓縮，并通過進排氣閥片完成吸排氣工作從而獲得真空。二、型號表示方法三、特點性能穩定，維護簡單，使用方便。四、使用范圍廣泛應用于工、食品、建材等，特別是在真空結晶、干燥、過濾、蒸發等工藝流程中更為適宜。五、結構總圖六、性能參數型號參數項目W-50(W3)W-70W4-1W100(W4)W-150W5-1WY-50(W3)WY-100(W4)WY-200(W5)抽氣速率L/S5070015020050100200極限真空KPa(torr)1.3(10)2.6(20)2.6(20)1.3(10)2.6(20)2.6(20)1.3(10)1.3(10)1.3(10)轉速r/min3003530200300530300200200配用電動機型號Y132S-4Y160M-6Y160M-4Y160L-6Y180L-6Y200L-6Y132S-4Y160L-6Y200L3-6功率(KW)5.57.5111115225.51122進出口管直徑508080801251255080125進出口水管直徑1/21/21/23/43/43/41/23/43/4氣徑直徑×徑程mm250×150250×150250×150350×200350×200350×200250×150350×200455×250外形尺寸(mm)長141114901490178019271812141117802335寬6255085087676336596257671010高054254289177254208911162重量(Kg)不含電機4004404407608007604207901520   技術規格表型號WY-50(V5)WY-100(W4)WY-200(W5)W3W4-AW4-1W5-1W-300抽氣速率m³/h2003707702003703707701080極限壓力pa13001300130026002600260026002600泵轉速r/min300200200300200530430300配用電機KW5.511225.511112230氣缸直徑*行程250*150350*200455*250250*150350*200250*150350*200450*200氣管直徑進2″4″5″2″4″4″5″175出2″4″5″2″4″4″5″175水管直徑進1/2″3/4″3/4″1/2″3/4″1/2″3/4″3/4″出1/2″3/4″3/4″1/2″3/4″1/2″3/4″3/4″體積（mm)長（L)143518192571418819148618051980寬（W)6248761010630876520670745高（H)7109001162650900720860980  LW型無油（耐腐蝕）立式往復真空泵是W型臥式真空泵的更新換產品，是獲得粗真空的主要設備。由于采用全密封裝置，實現了曲軸箱和汽缸的完全隔離；加上活塞環使用了自潤滑材料，便實現了先進的無油潤滑。由于無污水排放，所以該型真空泵特別適用于工、和食品等行業的真空蒸餾、真空蒸發、真空干燥、真空濃縮、真空浸漬等工藝過程中。主 要 特 點 (1)功率消耗小，節能效果顯著； (2)占地面積小，工作噪音低： (3)氣缸采用強制水冷，效果好； (4)采用先進的密封結構，杜絕了向外濺油等現象的產生； (5)由于各運動部件結構合理，受力均勻，所以使用壽命長； (6)如氣缸采用不銹鋼或四內襯時，可耐、堿、有機溶劑的腐蝕。性 能 及 規 格性能Functions型號ModelWLW-50WLW-70WLW-100WLW-150WLW-200極限壓力(≤Pa)Ultimate Pressure20002000200020002000抽氣速率(L/S)Pumping Speed5070100150200電動機Motor型號 ModelY132M1-6Y132M2-6Y160M-6Y160L-6Y180L-6功率(kw)Power45.57.51115轉速(rpm)Rotational Speed270380350310310吸氣口法蘭內徑(mm)Inlet DiameterΦ50Φ50Φ100Φ125Φ125排氣口法蘭內徑(mm)Outlet DiameterΦ50Φ50Φ100Φ125Φ125進水管內徑(mm)DiameterΦ15Φ15Φ15Φ15Φ15出水管內徑(mm) DiameterΦ15Φ15Φ15Φ15Φ15泵溫升(℃) Temperature Rise≤40≤40≤40≤40≤40噪音dB(A)LW Noise≤70≤75≤75≤78≤78重量含電機(Kg)Weight5005206009001000 裝 尺 寸 圖尺寸(mm)
|
