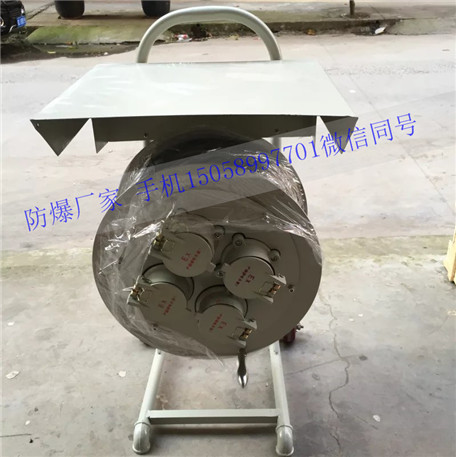

BXX53系列移動防爆電纜盤使 用 說 明 書  移動防爆電纜盤廠家
供應BXX53系列移動防爆電纜盤廠家
1、適用范圍、工作條件

1．1適用范圍 BXX53系列移動式防爆檢修電纜盤(以下簡稱防爆電纜盤），適用于II類B級或C級，溫度組別為T1 ~T6，含有性氣體環境危險場所的1區、2區危險場所。

1 .2 工作條件 a．海拔不超過2000m； b．周圍空氣溫度不高于+40℃，不低于-5℃,24小時內平均值不超過+35℃； c．周圍空氣相對濕度不超過95%（+25℃）； d．在無破壞絕緣的氣體或蒸氣的環境中； e．污染等級：3級； f．安裝類別：I、II、III類； g．無顯著搖動和劇烈的沖擊振動的地方；

2、結構與特點 本防爆電纜盤按照GB3836.1-2000《性氣體環境用電氣設備 第一部分：通用要求》、GB3836.2-2000《性氣體環境用電氣設備 第二部分：隔爆型“d”》、GB3836.3-2000《性氣體環境用電氣設備 第三部分：增安型“e”》標準制造

2.1本防爆電纜盤配置防爆插銷為鑄鋁合金，表面噴塑；

2.2配帶小型漏電保護斷路器及合閘電源指示；

2.3插銷上有分、合指示，插頭上接地觸頭比主觸頭長，插入時接地插頭先接， 拔脫時，接地觸頭后脫離；

2.4 插座與插頭可加裝聯鎖裝置。必須斷電插拔；

2.5 電纜盤轉動靈活，移動時有托架及行走輪，移動方便；

2.5防爆電纜盤支架與外殼也可根據客戶要求選擇不銹鋼材質。

3、主要技術參數 型 號 額定電壓（V） 額定電流（A） 防爆標志 BXD68-T BXD68-T BXD68-T BXD68-T BXD68-T BXD68-T BXD68-T AC:12V AC:24V AC:36V AC:220V AC:380V AC:660V 15-400A ExdeIIBT4~6 ExdeIICT4 ~6 ExdIICT4 ~6 DIP,A20,TA T4~6 DIP,A21,TA T4~6

4、外形也可根據用戶要求而定，按用戶要求進行設計。

5、安裝與使用   移動防爆電纜盤廠家

5．1安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符；

5．2安裝及維修前必須切斷前級電源，必須斷電拔插；

5．3出線電纜穿過防爆插銷橡膠密封圈，須用墊圈及壓緊螺母壓緊，保證密封；保證電纜不得松動；以確保防爆性能可靠；

5．4維護拆卸時注意隔爆面不得磕碰、劃傷、腐蝕，并定期涂204-1防銹油；

5．5防爆電纜盤在使用過 程中要定期檢查，以保證其良好運行；

5．6非專業人員嚴禁開蓋檢查、維修。移動防爆電纜盤廠家

6、訂貨需知 訂貨時應指出產品的完整規格、電流、電纜長度及訂貨數量。列表如下： 主開關電流 插銷數量 插銷電流 電纜規格 16/32/63/100/200A 1/2/3/4 只 10/16/32/60/100 A 2.5/4/6/10/16/25 平方 標準電纜長度：30M、50M、100M 其它尺寸可根據客戶要求定制！
