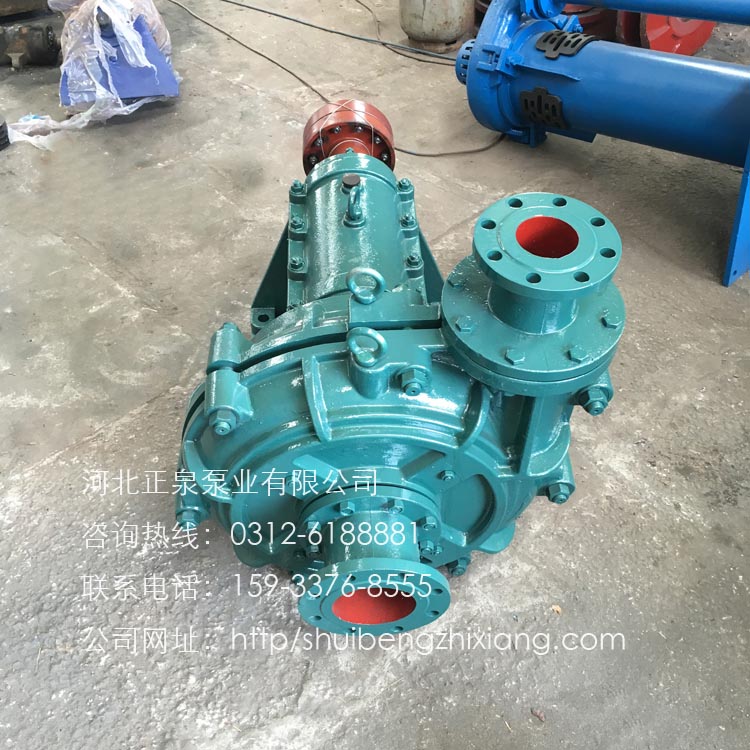

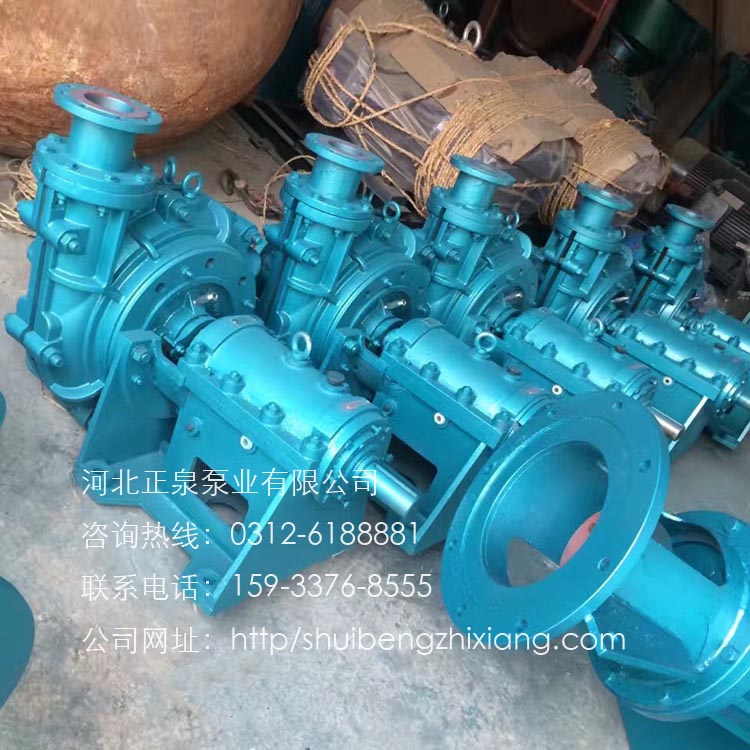

ZJ渣漿泵的型式分兩大類，一類是ZJ型，為臥式軸向吸入單級單吸離心式渣漿泵；另一類是ZJL型，為立式軸向吸入

單級單吸離心式渣漿泵。
(1)ZJ渣漿泵的結構特征
    ① ZJ渣漿泵泵頭部分
ZJ渣漿泵的泵頭部分包括泵殼、葉輪和軸封裝置。泵頭與托架用螺栓聯結。ZJ渣漿泵根據需要，泵的出水口位置可按

45°間隔旋轉八個不同的角度安裝使用。
ZJ渣漿泵的泵殼為雙層殼體結構。ZJ渣漿泵外層為金屬泵殼（前泵殼、后泵殼），其材料通常為HT200或QT500-7；

ZJ渣漿泵內層殼體可用高鉻合金鑄鐵制做（包括渦殼、前護板、后護板），或用橡膠制作（包括前渦殼、后渦殼）。
ZJ渣漿泵葉輪由前蓋板、后蓋板、葉片、背葉片構成。ZJ渣漿泵葉片為扭曲葉片，通常有3-6枚。背葉片分布在前蓋

板和后蓋板的外側，通常為8枚。ZJ渣漿泵葉輪的材質為高鉻合金鑄鐵，葉輪與軸為螺紋聯結。
ZJ渣漿泵軸封裝置有副葉輪＋填料組合密封、填料密封、機械密封三種型式，
ZJ渣漿泵副葉輪＋填料組合密封型式由填料箱、副葉輪、水封環、填料、填料壓蓋、軸套組成，
ZJ渣漿泵填料密封型式由填料箱、間隔套、水封環、填料、填料壓蓋、軸套組成，
ZJ渣漿泵機械密封型式由填料箱、間隔套、機械密封、壓蓋、軸套組成，
    ②ZJ渣漿泵托架部分
    ZJ渣漿泵托架部分有水平中開式和筒式兩種結構。
ZJ渣漿泵中開式托架有稀油潤滑和油脂潤滑兩種型式。稀油潤滑托架主要由托架體、托架蓋、軸、軸承箱、軸承、軸

承壓蓋、擋套、螺母、油封、擋水盤、拆卸環等零件組成，見圖1。150ZJ及以上各泵型還帶有水冷卻裝置。油脂潤滑

托架與稀油潤滑托架主要區別是：增加了嵌入透蓋和油杯，去掉了水冷卻裝置，
2.ZJL渣漿泵的結構特征與型號
（1）         ZJL渣漿泵的結構特征
ZJL渣漿泵主要由葉輪、渦殼、后護板、軸套、支架、支撐板、軸、軸承、軸承體等零件組成。葉輪、渦殼、后護板

的材質為高鉻合金鑄鐵，葉輪與軸采用螺紋聯接，渦殼、支架、軸承體用螺栓聯接。ZJL型渣漿泵泵軸與電機可采用

聯軸器直聯傳動或皮帶傳動。ZJL型渣漿泵的軸承采用油脂潤滑。ZJL型渣漿泵為無軸封泵。
ZJ（G）型泵為軸向吸入、單級單吸、懸臂臥式離心渣漿泵，該型泵采用國際上先進的固液兩相流理論，按最小損失

原則設計。其過流部件的幾何形狀符合介質的流動狀態，減少了渦流和撞擊等局部與沿程水力損失，從而減輕了過流

部件的磨損，提高了水力效率，降低了運行噪音和振動；該系列泵過流部件采用高硬合金鑄鐵，其材質具有高抗磨性

、抗腐蝕性、抗沖擊性能，從而使其壽命提高。此外，該系列泵采用動力降壓，保證了漿體不易泄露。臥式渣漿泵型號ZJ渣漿泵生產廠家正泉泵業

其中ZJ渣漿泵托架部分：托架體（懸架）采用灰鐵制成，屬于非易損件，技術要求不高，還有部分配件采用通用配件

，比如軸承、螺絲、螺栓、油堵、拉環、油鏡、皮帶、皮帶輪、聯軸器、法蘭、墊圈、O型圈、機械密封、填料、油

嘴等等。ZJ渣漿泵（材質高鉻合金）過流部件是渣漿泵的核心部分，是ZJ渣漿泵工作運轉時直接與輸送介質接觸的配

件。ZJ渣漿泵內襯材料種類很多，如高鉻鑄鐵、高鉻白口鑄鐵和耐磨橡膠等，面對眾多材料的選擇，很多商家都舉棋

不定。選擇高鉻鑄鐵材料，其抗磨性能好，僅限于漿體中含有粗大、尖銳的選礦廠使用；高鉻白口鑄鐵材料耐磨性能

好，但是其韌性差，不能承受較大的固體顆�？焖俚臎_擊，若不然會造成葉輪表面材料脫落，斷面容易因腐蝕而形成

凹坑；耐磨橡膠材料的耐磨、耐腐性能都優于金屬材料，彈性大，不過僅適于輸送無棱角的細粒渣漿。ZJ渣漿泵（材

質高鉻合金）如果條件許可，在裝泵時，盡量減少彎頭用量，或取消“三閥”，管路最好直、短，不要將出水管設置

成“高射炮”式，可采取下臥安裝、傾斜安裝等方法，減少損耗。管路直徑大小對損失揚程影響很大，最好采取水管

直徑略大渣漿泵口徑一個等級，可提高泵的輸送效率。

密封形式：EZJ系列渣漿泵可以采用副葉輪加填料組合式密封和機械密封兩種軸封形式。
（1）副葉輪動力密封：副葉輪密封利用葉輪與串聯的副葉輪產生的壓力密封，填料或唇口密封作為停車密封。在泵

進口正壓力值不大于泵出口壓力值10%時的單級泵或多級串聯的第一級泵，可以采用這種密封形式。它可以在沒有軸

封水的情況下運行，不稀釋礦漿、密封效果好等特點。但將增加功率消耗（一般需增加軸功率的5%左右）。填料密

封是常見的一種軸封形式，適用于各種工況條件，可匹配聚四氟乙烯填料、石墨填料等特殊材質，可用于腐蝕性或高

溫條件下。它具有結構簡單、維修方便等優點。
（2）機械密封：采用國際領先的密封技術，密封效果好。集裝式結構使安裝與更換更方便，不同的結構形式適應不

同的工況條件。磨擦副材料采用高硬度陶瓷及合金材料，機械密封和密封箱設計與配合符合介質流動狀態，因而具有

較高的抗磨性和抗震性，在各種惡劣的工況下均能保證客戶滿意。臥式渣漿泵型號ZJ渣漿泵生產廠家正泉泵業159-3376-8555
