美碩建筑變形縫裝置構造說明：

變形縫材料構建：

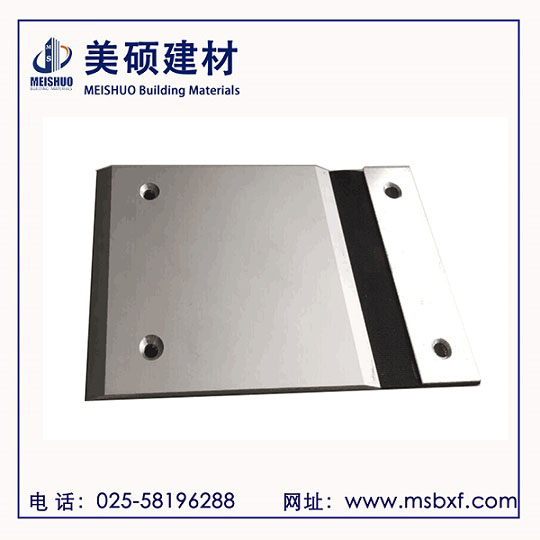

蓋板：

1：建筑變形縫裝置蓋板應按設計需要分別采用鋼板，不銹鋼鋼板，鋁合金板。蓋板外觀應表面光滑，平整，不應有明顯的擦紋，端面平整。

2：蓋板尺寸應符合設計圖要求，寬度偏差應符合（-0.5，+1.5）mm/m。蓋板最小厚度應符合一下規定。

蓋板材質標準：

1鋼板：建筑變形縫裝置蓋板采用鋼板，鋼板的技術條件應符合GB/t699中牌號25或GB/T70中牌號Q275的規定，鋼板表面作鍍鋅處理，鍍膜最小厚度應為50μm，應符合GB/t423的規定。

2：不銹鋼板

建筑變形縫裝置不銹鋼蓋板應采用06Cr19Ni10不銹鋼，處于嚴重腐蝕環境時應采用022Cr17Ni12Mo2不銹鋼，不銹鋼技術條件應符合GB/T3280及4237的規定。

3：鋁合金板

1建筑變形縫裝置蓋板采用6063-T5/T6型材，承重蓋板應采用6061-T6或6005-t5鋁合金，蓋板寬度超過300mm是可采用相同強度的鋁合金軋制板材加工。鋁合金擠壓型材的技術條件應符合GB/T6892及GB5237.1要求，鋁合金軋制板材的技術條件應符合GB/T3880要求。

2：鋁合金板表面處理應采用陽極氧化處或電泳噴涂，

4基座

1：基座尺寸應符合設計要求。寬度偏差應符合（-0.5，+1.5）mm/m。樓地面變形縫裝置基座厚度應不小于3mm，其它基座厚度不應小于2mm。

2：建筑變形縫裝置基座采用6003-t5鋁合金型材，應符合GB/T6892及GB5237.1要求。

5：滑竿

1滑竿長度尺寸偏差應滿足±3mm要求，寬度尺寸偏差應滿足（-0.5，+3）mm要求，滑竿末注公差尺寸的極限偏差應符合GB/T1804的規定。

2：滑竿采用Q235鋼板制作，表面作鍍鋅處理，鍍膜最小厚度應為50μm，應符合GB/t423的規定。防震型滑竿采用06Cr19Ni10不銹鋼制作。連接滑竿及蓋板的螺栓及錨固件材質應均為不秀鋼。

3：滑竿中需要焊接部件，要求各焊接不應出現裂紋。

6防水卷材

1防水卷材紅的應不小于1.2mm。連續長不應小于20m。寬度尺寸偏差應符合±3mm要求。

2：防水卷材應采用三元卷材，材質應符合GB/18173.1要求。

阻火帶

1阻火帶連續長度不應小于10米。寬度尺寸偏差應符合±3mm要求

2：阻火帶耐火極限應符合設計要求。
