數控全自動工字鋼冷彎機

1.概述

WGJ-250冷彎拱機是我廠研制的新式全自動曲折型鋼商品。選用液壓體系，具有傳動平穩，壓力大等特色，首要應用于地道，地鐵，水電站，地下洞室等工字鋼，槽鋼曲折。

2.LWGJ-250冷彎拱機首要參數

3.構造及作業原理

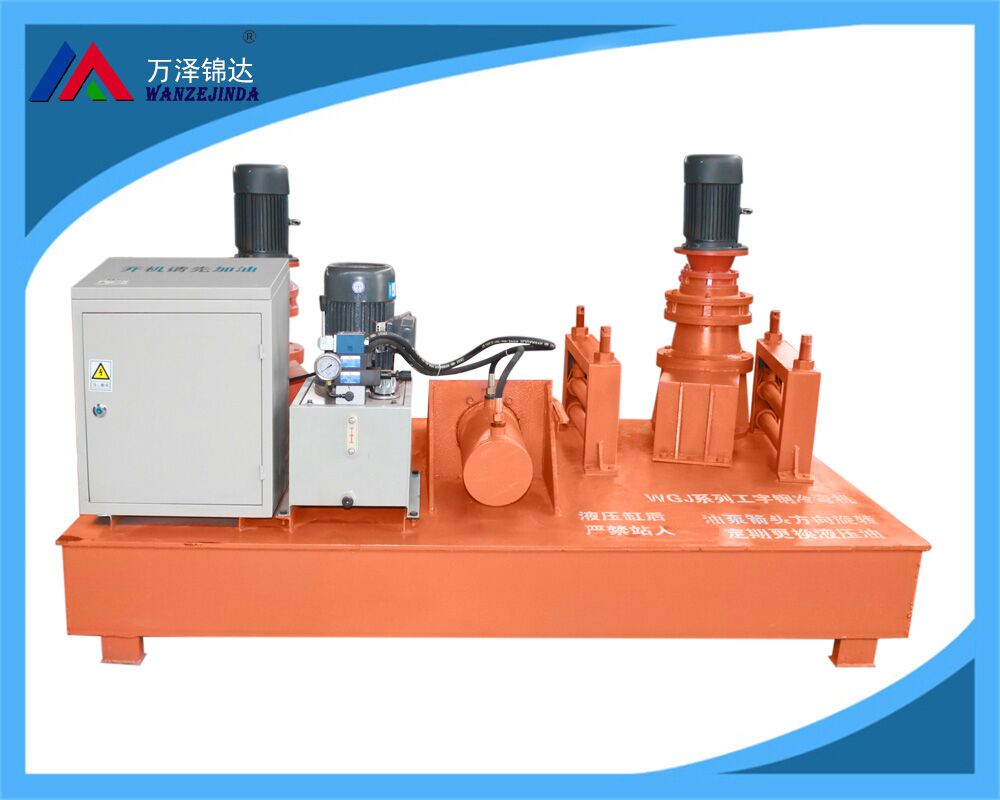

該設備由主電機、減速器、滾輪、油泵電機、齒輪油泵、溢流閥、電磁換向閥、作業油缸、頂輪及油箱等部件構成，拜見電器原理圖、液壓原理圖。
作業原理：把工字鋼放在冷彎機上，與減速器股動的滾輪觸摸后，將壓緊手柄進給鎖緊，發動電機油泵組，由電動油泵輸出的高壓油經溢流閥（可調整所需壓力），進入聚成塊到電液閥，有電液閥和點動開關（點進、點退）操控油缸作業，作業油缸推動，將工字鋼與三個支持滾輪壓緊并未發作曲折變形時開端核算，油缸再推動的長度進程為每次10mm-15mm，開主電機正轉或回轉，由主電機股動工字鋼作業，重復操作，到達所需停止。

4.運用須知
設備安裝在堅固的根底面上，找正，以進給導軌面處于水平方位為準。
工字鋼有必要在水平的作業臺上（帶有翻滾的作業臺）作業。
運用前有必要加油（減速器加30#機油，油箱加46#液壓油），今后定時更換新油。

5.試機
為確保作業順利，在開端作業前二定要把機器調試好。
查看電源是不是正常。
查看電機油泵組是不是正轉。
將壓力表開關翻開，溢流閥調壓手輪松開。
點動電機，查看旋轉方向是不是準確。
查看電液閥和點動開關是不是正常。
全部預備作業無誤后，發動電機，將油壓調至10Mpa，試運行三分鐘左右，假如作業正常，預備正式作業。
6.選擇冷彎機5項必看要素及2項須知

（1）三個頂滾的直徑：細了，因觸摸面小，簡單打滑；彎非標鋼材的時分簡單變形。

（2）油缸的直徑和行程：直徑和行程決議了壓力的巨細和曲折半徑的可調性。

（3）臺體鋼板厚度和骨架的質量：決議著彎大型鋼材時是不是變形。

（4）電機的功率和減速機的質量。

（5）廠家的生產規模和效勞。

 須知事項1：所彎的鋼材的類型、類型、原料 ；

須知事項2：所曲折的半徑：要弄清楚所曲折的半徑是不是契合鋼材的冷彎系數。每種鋼材都有自個的冷彎系數，假如超出了它的冷彎系數，鋼材就會變形，鋼材內部安排構造也會改動，隨之鋼材的質量也降低了。
