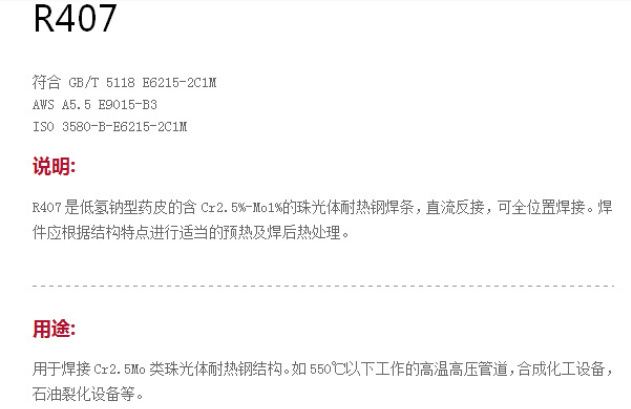

大西洋R407焊條E9015-B3耐熱鋼焊條
R407耐熱鋼焊條 E6015-B3 E6215-2C1M E9015-B3熱強鋼焊條
符合：GB/T：E6015-B3 E6215-2C1M AWS:E9015-B3
說明:R407是低氫鈉型藥皮含Cr2.25％-Mo1.0％的珠光體耐熱鋼焊條，采用直流反接，短弧操作，可進行全位置焊接。具有高溫抗氧侵蝕性能。焊前焊件預熱至160200，并保持該層間溫度。焊后需經高溫回火處理。
用途：適用于Cr2.5-Mo類（如12Cr2MoG、12Cr2Mo1R、T22、P22等）珠光體耐熱鋼的焊接。如工作溫度為580以下的鍋爐受熱面管子和工作溫度為550以下的蒸汽管道、集箱及高溫合成化工機械、石油裂化設備、壓力容器等。

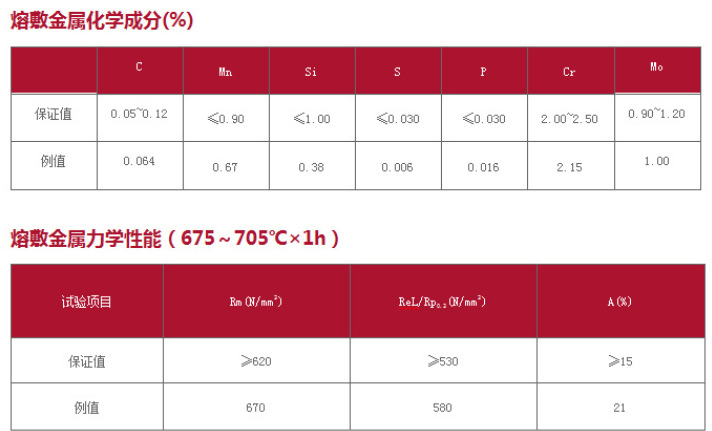

熔敷金屬化學成分
0.015
0.025
注： 元素含量為NB/T 47018所要求。
熔敷金屬力學性能（焊后690±15×1h回火處理）
Rm / MPa
ReL或Rp0.2/ MPa
A /
AKV / J
620740
20
54
注：數值為NB/T 47018所要求。
X射線探傷：級。
藥皮含水量或熔敷金屬擴散氫含量：0.15或10.0mL/100g（水銀法）。
參考電流
注意事項：
1. 焊前焊條須經350烘焙1小時，隨烘隨用。
2. 焊前必須對焊件清除鐵銹、油污、水分等雜質。
元素
C
Mn
Si
Cr
Mo
S
P
標準值
0.050.12
0.90
1.00
2.002.50
0.901.20
0.030
0.030
例值
0.075
0.65
0.38
2.25
1.10
0.013
0.020
試驗項目
抗拉強度
屈服強度
伸長率
常溫沖擊吸收功
標準值
620
530
15
27
例值
680
580
23
140
焊條直徑 / mm
2.5
3.2
4.0
5.0
焊接電流 / A
6090
90120
130170
170210
